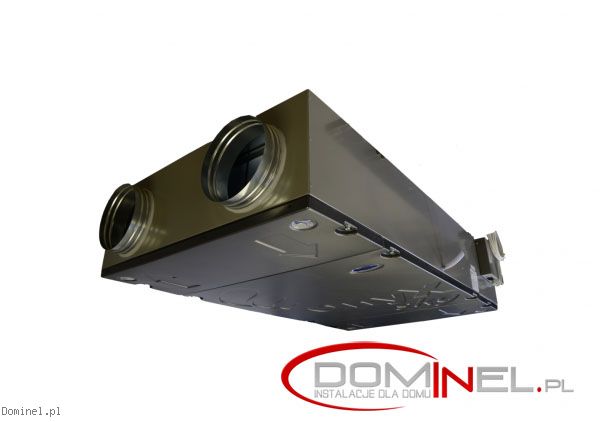

Rekuperator FRAPOL ONYX SKY 400
Rekuperator FRAPOL ONYX SKY 400
Kompaktowe centrale oferowane przez firme Frapol to centrale Onyx Sky. Są to centrale podwieszane o wysokości poniżej 320 mm. W tych centralach obudowa została wykonana z blachy lakierowanej proszkowo połączonej z wysokiej jakości tworzywami sztucznymi. Oprócz estetycznego wyglądu zapewnia to również trwałość i sztywność konstrukcji przy znacznym ograniczeniu masy central. Uchwyty służące do mocowania central Onyx Sky są wyposażone w tłumiki wibracji co zapewnia izolacje centrali od elementów konstrukcyjnych budynku Dzięki innowacyjnej konstrukcji centrale Onyx Sky na życzenie użytkownika mogą pracować w trybie częściowej recyrkulacji z wykorzystaniem tylko wentylatora nawiewnego. Centrale Onyx Sky mogą być wyposażone w moduł nawiewny umożliwiający dystrybucję powietrza w obrębie jednego pomieszczenia w sposób bezpośredni bez konieczności budowania instalacji wentylacyjnej. Cecha ta idealnie pasuje do obiektów takich jak szkoły i przedszkola. Centrale Onyx Sky są szczególnie polecane dla najbardziej wymagających użytkowników, dla których oprócz bardzo dobrych parametrów równie istotne są estetyka i jakość wykonania. Zakres wydajności centrali to 400 m3/h.
Poziom hałasu LA 1m dB(A) od obudowy
|
I bieg – 38 dB(A) – 150m3/h; 50 Pa |
|
II bieg – 43 dB(A) – 250m3/h; 80 Pa |
|
III bieg – 48 dB(A) – 400m3/h; 150 Pa |
|
Max – III bieg – 51 dB(A) – 400 m3/h; 200 Pa |
| Pobór energii elektrycznej |
|---|
|
Bieg |
Wydajność |
Spręż |
Moc |
|
[m3/h] |
[Pa] |
[W] |
|
|
I - 40% |
200 |
20 |
8 |
|
150 |
80 |
12 |
|
|
50 |
125 |
15 |
|
|
II - 75% |
300 |
50 |
38 |
|
250 |
150 |
65 |
|
|
175 |
350 |
73 |
|
|
III - 100% |
400 |
200 |
100 |
|
300 |
300 |
150 |
|
|
125 |
500 |
165 |
| Dane techniczne centrali |
|---|
|
Znamionowe napięcie zasilania |
230V AC/50Hz |
|
Wydatek powietrza (200 Pa) |
400 m3/h |
|
Spręż dyspozycyjny |
0-550 Pa |
|
Pobór mocy wentylatorów |
max. 270 W (*) |
|
Moc nagrzewnicy wstępnej |
max. 500 W |
|
Typ bezpiecznika |
topikowy 3,15A |
|
Ciśnienie akustyczne |
do 51 dB(A)/1m |
|
Sprawność odzysku ciepła |
do 95% |
|
Średnica przyłączy wentylacyjnych |
160 mm |
|
Stopień ochrony |
IP 40 |
|
Klasa izolacji urządzenia |
I |
|
Wymiary (wys. x szer. x dł.) |
320x1225x960 |
|
Waga |
74kg |
|
Klasa zastosowanych filtrów |
EU4 |
|
Warunki środowiskowe w pomieszczeniu technicznym |
|
|
Dopuszczalna wilgotność |
do 90% (bez kondensacji) |
|
Zakres temperatur pracy |
5 ÷ 45oC |
(*) – pobór mocy przy maksymalnym obciążeniu wentylatorów
Krzywa sprawności rekuperatora centrali OnyX Sky 400
Widmo akustyczne centrali OnyX Sky 400
|
Widmo akustyczne centrali, Δp = 70 Pa |
|||||||||
|
Strumień powietrza [m3/h] |
Częstotliwość pasm oktawowych, Hz |
||||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
LA1m dB(A) |
|
|
100 |
39,0 |
48,0 |
47,0 |
37,0 |
30,0 |
27,0 |
<20,0 |
<20,0 |
41,0 |
|
150 |
40,0 |
46,0 |
50,0 |
41,5 |
35,0 |
32,5 |
26,5 |
<20,0 |
44,0 |
|
250 |
42,0 |
45,0 |
50,0 |
43,0 |
36,5 |
33,5 |
26,5 |
<20,0 |
45,0 |
|
Tło akustyczne |
34,5 |
39,0 |
24,0 |
<20,0 |
<20,0 |
<20,0 |
<20,0 |
<20,0 |
24,0 |
|
Wykres wydajności centrali OnyX Sky 400
Wymiary zewnętrzne centrali OnyX Sky 400
Atest higieniczny HK/B/1668/01/2011 wydany przez: Państwowy Zakład Higieny
oraz Deklaracja zgodności |
|---|
